          磁粉探傷中磁化線圈分類

          作者:射陽宏旭探傷機有限公司 發表時間:2016/4/7 14:25:25

          我們在磁粉探傷機周向磁化時采用磁化線圈來進行、磁粉探傷儀O型線圈采用磁化線圈來進行磁化。其線圈的匝數、線徑、材質、內徑大小決定了磁化時的能力。所以不同的線圈,決定了磁化能力的不同。那么線圈有哪些類型呢?

          線圈的分類:

          1、按結構分:

          用軟電纜纏繞在工件上的纏繞線圈;

          將絕緣導線繞在骨架上螺管線圈,螺管線圈是具有螺旋繞組的圓筒形線圈,分單層和多層繞組兩種。單層螺管線圈是單根絕緣導線均勻而緊密排列的同軸線圈;多層螺管線圈相當于若干個半徑不等的單層同軸螺管線圈疊加。

          2按填充因數(線圈橫截面積與被檢工件橫截面積的比值,也被稱為填充系數)分:

          ①低填充因數線圈

            指填充因數大于等于10的線圈;

          ②中填充因數線圈

            指填充因數大于2,且小于10的線圈;

          ③高填充因數線圈

            指填充因數小于等于2的線圈;

          3按線圈L/DL指線圈長度,D指線圈內徑)比值分:

          ①短螺線管線圈

            L/D<1,由于在短螺線管線圈內部的中心軸線上,磁化磁場分布極不均勻,表現為磁感應線與中心軸線不平行,線圈兩端處的磁場強度比線圈中心磁場強度稍強,在線圈橫截面中,靠近線圈內壁的磁場強度較線圈中心軸的磁場強度僅稍強。

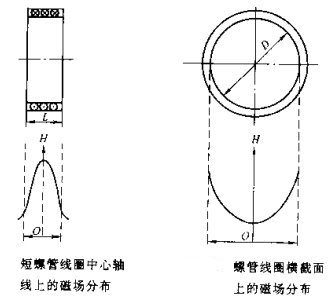

          磁粉探傷機短螺線管線圈

          ②有限長螺線管線圈

            L/D1,由于在有限長螺線管線圈內部的中心軸線上,磁化磁場分布較為均勻,表現為磁感應線與中心軸線基本平行,線圈兩端處的磁場強度是線圈中心磁場強度的1/2,在線圈橫截面中,靠近線圈內壁的磁場強度比線圈中心軸的磁場強度強。

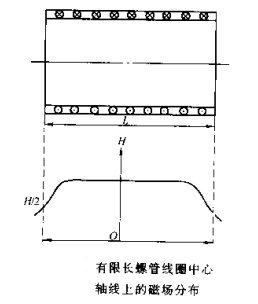

          磁粉探傷儀有限長螺線管線圈

          無限長螺線管線圈

            L/D>>1,由于在無限長螺線管線圈內部的中心軸線上,磁化磁場分布均勻,表現為磁感應線與中心軸線完全平行,且磁場只存在于線圈內部,可將無限遠處的線圈頭尾相接來保證磁場只存在于線圈內部。

          通過以上線圈的分類,可以知道磁粉探傷機中需要加大磁化線圈的L/D比值,從而使周向磁化電流能夠保證與被測工件的中心軸平行;磁粉探傷儀中需要加大O探頭L/D比值,從而使磁化電流能夠保證與被測工件的中心軸平行,同時需要保證磁化線圈的中心軸的磁場足夠支持磁化的效果。
