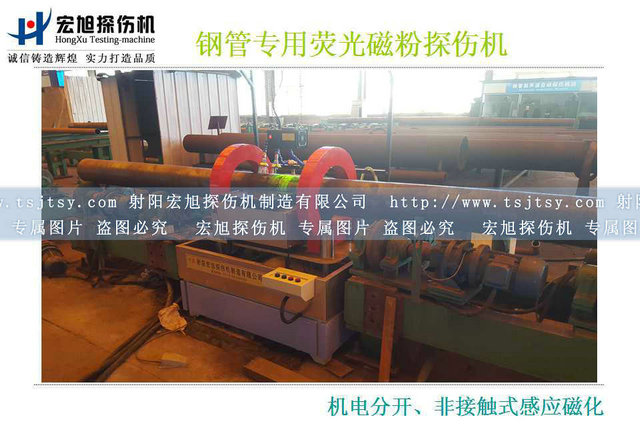

鋼管專用熒光磁粉探傷機控制面板圖示說明
詳細功能圖示在下面列表介紹；如有疑問及任何關于鋼管探傷機方面的咨詢及采購需求可隨時聯系宏旭公司，我們竭誠歡迎您的來電。

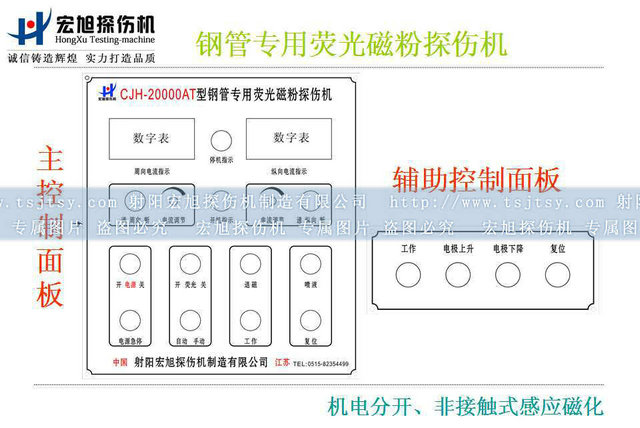

控制面板圖示

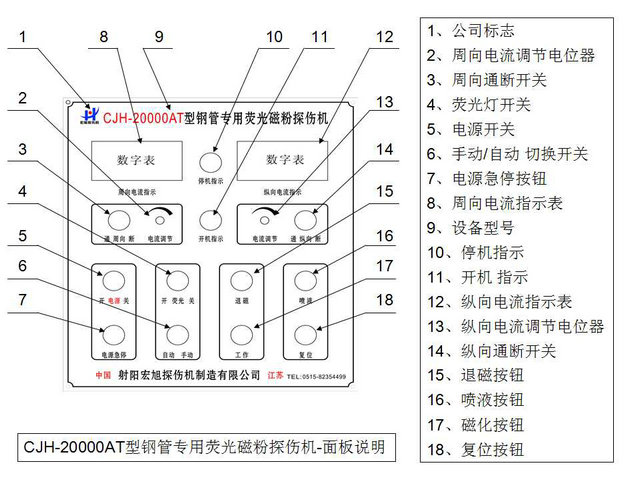

1、主控制面板
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
周向電流調節電位器 |
調節周向電流大小 |
|
3 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
4 |
熒光燈開關 |
可對熒光燈開關控制 |
|
5 |
電源開關 |
為設備工作電源開關， 右旋為開，左旋為關 |
|
6 |
手動/自動 切換開關 |
切換設備“手動”“自動”狀態 |
|
7 |
電源急停按鈕 |
在“自動”“手動”狀態下按下按鈕將切斷整機電源。 |
|
8 |
周向電流指示表 |
指示周向磁化電流大小 |
|
9 |
設備型號 |
指示設備的具體型號 |
|
10 |
停機指示 |
指示設備是否接通電源，處于“停機”狀態 |
|
11 |
開機指示 |
指示設備是否接通整機電源，處于“工作”狀態 |
|
12 |
縱向電流指示表 |
指示縱向磁化磁勢大小（指示電流乘以線圈匝數） |
|
13 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
14 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
15 |
退磁按鈕 |
工件充磁后可通過該按鈕退磁 |
|
16 |
噴液按鈕 |
在“手動”狀態下通過該按鈕噴淋磁懸液 |
|
17 |
磁化按鈕 |
在“手動”狀態下按下，對工件充磁 |
|
在“自動”狀態下按下，啟動設備的自動程序 | ||
|
18 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |

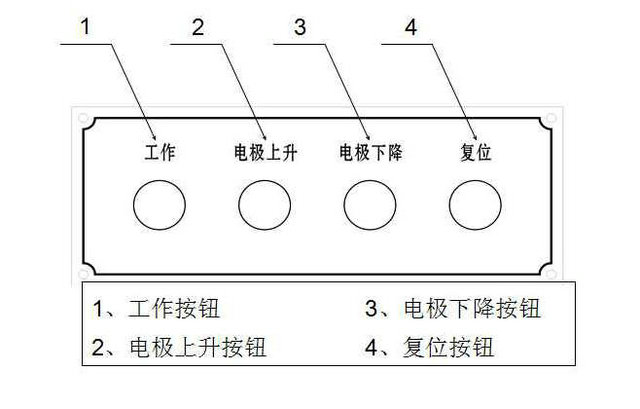

2、輔助控制面板
|
序號 |
名稱 |
功能說明 |
|
1 |
工作按鈕 |
在“手動”狀態下按下，對工件充磁 |
|
在“自動”狀態下按下，啟動設備的自動程序 | ||
|
2 |
電極上升按鈕 |
在“手動”狀態下按下，磁化器整體上升 |
|
3 |
電極上升按鈕 |
在“手動”狀態下按下，磁化器整體下降 |
|
4 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |
本鋼管磁粉探傷機，配有腳踏開關一只，功能參照序號輔助控制面板的“工作按鈕”說明。
注明：輔助控制面板有固定不動與可滑動兩種安裝方式，具體定型可按需定制。
