定義：

磁粉探傷儀的支桿法是一種局部通電磁化方法，用于發現支桿之間區域內與支桿連線平行方向的缺陷，變動支桿通電位置，可以發現不同方向的缺陷。檢測靈敏度高，機動性強，方便靈活，不受試件形狀、尺度的限制，對于大型、復雜工件尤為適宜。

概述：

支桿法是CY-1000磁粉探傷儀、CY-2000磁粉探傷儀、CYD-3000移動式磁粉探傷儀、CYD-5000移動式磁粉探傷儀等機機型的常用檢測法。不受試件形狀、尺度的限制，對于大型、復雜工件尤為適宜。

檢測要求：

用支桿法(見圖1-1）磁化工件時，工件表面的磁場強度與磁化電流、支桿間距有關。

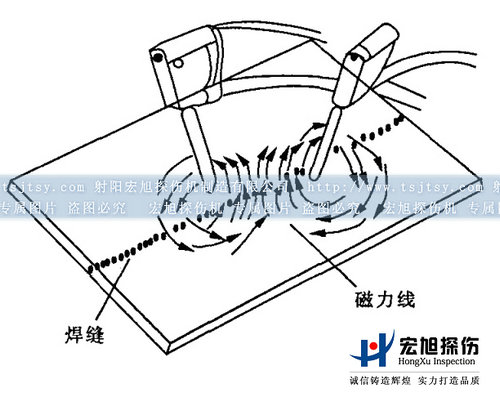

圖1-1 支桿法

磁化電流一定,支桿間距越大，工件表面磁場值就越小;支桿間距一定，工件表面磁場值隨磁化電流變化，電流值增大，磁場值也增大。在實際使用中，為了得到比較穩定的適宜檢測的表面磁場值，磁化電流、支桿間距都有一定的規定。磁化電流一般根據被檢工件板厚選擇3. 5?5A/mm(間距）www.hg36611.com;支桿間距以150?200mm為宜，最大不超過300mm，最小不低于75mm。間距過大，磁場值達不到規定要求，間距過小,則會使電極附近磁力過密，產生與缺陷無關的磁痕。

注意事項：

磁粉探傷儀支桿法也可適用于管、棒材等軸類工件，這時產生的磁場與直接通電法并無差異，如圖1 - 2所示是對小直徑長鋼管的檢測。

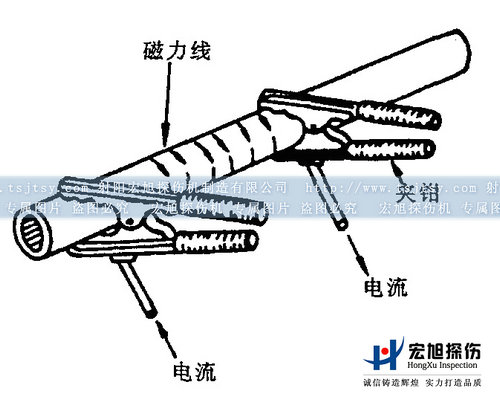

圖1-2 小直徑長鋼管棒的周向磁化

支桿法是磁粉探傷儀支桿探頭直接對工件通電磁化的，如果磁粉探傷儀的支桿電極頭部與工件接觸不好，在接觸部位會產生火花，電弧影響工件表面質量，對于拋光、電鍍表面應避免使用。為保證接觸部位良好導電，在電極端應配置鋼網或鉛墊；同時工件通電部位應清除掉影響導電的氧化皮、油脂等臟物，避免因?qū)щ娒娣e太小而燒傷工件。此外，還應注意，支桿接觸和離開工件時，都應在磁粉探傷儀斷電狀態下進行，否則將產生電弧和火花。
